অ্যালুমিনিয়াম টি কী করে
একটি অ্যালুমিনিয়াম টি হল একটি ছোট পাইপ-চালানোর জন্য 90 ডিগ্রিতে দুটি আউটলেট সহ। এটি একটি লাইনকে দুটি - এ বিভক্ত করে বা, হ্রাসকারী সংস্করণে, শাখাটিকে একটি ছোট আকারে ফেলে দেয়। অ্যালুমিনিয়াম সিস্টেমে, টিস ব্যবহার করা হয় যেখানে লাইনটি নিজেই অ্যালুমিনিয়াম এবং আপনি একটি ট্রানজিশন ফিটিং এর পরিবর্তে একটি অবিচ্ছিন্ন ধাতব ঢালাই চান।
তুলনা করার জন্য, একটি কার্বন-ইস্পাত লাইনে আপনি একটি দীর্ঘ-ব্যাসার্ধ কার্বন টি ব্যবহার করবেন; একটি তামার লাইনে আপনি একটি তামার টি ব্রেজ করবেন। অ্যালুমিনিয়াম সংস্করণটি বিদ্যমান কারণ অ্যালুমিনিয়াম পাইপওয়ার্কটি ওজন, ক্ষয় প্রতিরোধের, এবং তাপীয় কারণে পছন্দ করা হয় - এবং পাইপ সংকর ধাতু মেলে আপনার টি-এর প্রয়োজন৷
অর্ডার করার সময় দুটি প্রধান পার্থক্য গুরুত্বপূর্ণ:
অ্যালুমিনিয়াম সমান টি: শাখার আকার=রান সাইজ (যেমন, 4" × 4")। দুটি শাখায় সমানভাবে প্রবাহ বিভক্ত করার জন্য ব্যবহৃত হয়।
অ্যালুমিনিয়াম কমানোর টি: শাখার আকার < রান সাইজ (যেমন, 6" × 4")। একটি শাখা একটি ছোট যন্ত্র লাইন, একটি রাসায়নিক ইনজেকশন পয়েন্ট, বা একটি ছোট বিতরণ শিরোনাম থেকে নেমে গেলে ব্যবহৃত হয়।
কনুইয়ের পরে যেকোনো অ্যালুমিনিয়াম পাইপ সিস্টেমে ফিট করার জন্য টি-ই হল দ্বিতীয়-সবথেকে-জিজ্ঞাসা করা-। আপনার যদি একটি পাইপিং আইসোমেট্রিক থাকে যা অ্যালুমিনিয়ামের তালিকা করে, তাহলে তাতে টিস থাকে।
অ্যালুমিনিয়াম টি-এর সাধারণ প্রকার
অ্যালুমিনিয়াম সমান টি (সোজা টি)
তিনটি খোলাই একই আকারের। বেশিরভাগ মানুষ "টি" দ্বারা এটাই বোঝায়। এটি একটি লাইনকে দুটি সমান শাখায় বিভক্ত করে।

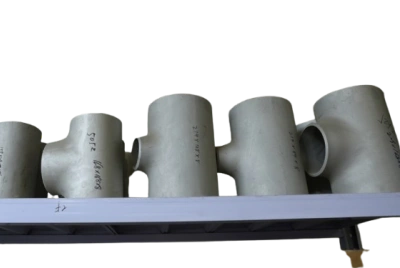

অ্যালুমিনিয়াম কমানোর টি
শাখা খোলার দৌড়ের চেয়ে ছোট। উদাহরণ: একটি 2 x 2 x 1 টি একটি 2 ইঞ্চি লাইন নেয় এবং একটি পৃথক রিডুসার ছাড়াই শাখাটিকে 1 ইঞ্চিতে ফেলে দেয়। রান x রান x শাখা হিসাবে এটি অর্ডার করুন।
বাট ওয়েল্ড অ্যালুমিনিয়াম পাইপ টি ফিটিং
সম্পূর্ণ-পেনিট্রেশন বাট ওয়েল্ডের জন্য বেভেলড শেষ। সবথেকে শক্তিশালী জয়েন্ট, বড় মাপের এবং যেখানেই লাইন ঢালাই করা হয় সেখানে ব্যবহৃত হয়।
সকেট জোড় অ্যালুমিনিয়াম পাইপ টি ফিটিং
পাইপ একটি সকেটে স্লাইড করে এবং একটি ফিললেট ওয়েল্ড পায়। ছোট আকারের এবং উচ্চতর- রেটযুক্ত কাজের ক্ষেত্রে সাধারণ, যদিও অ্যালুমিনিয়াম সকেট ওয়েল্ড ফিটিং ইস্পাতের তুলনায় কম সাধারণ কারণ বেশিরভাগ অ্যালুমিনিয়াম পাইপিং বাট বা থ্রেডে ঢালাই করা হয়।
থ্রেডেড অ্যালুমিনিয়াম পাইপ টি ফিটিং
ASME B1.20.1 প্রতি এপারড থ্রেড। এটি হল MIL-DTL-52618F: 150-lb ক্লাস দ্বারা আচ্ছাদিত ফিটিং টাইপ, 72 ডিগ্রি ফারেনহাইট (22 ডিগ্রি), হাইড্রোস্ট্যাটিক প্রুফ 250 psi (1.72 MPa) এ পরীক্ষিত, 90 psi এ পরীক্ষিত জল, তেল বা বিমান পরিষেবার উদ্দেশ্যে।
ফ্ল্যাঞ্জড অ্যালুমিনিয়াম পাইপ টি ফিটিং
এক বা একাধিক প্রান্তে ফ্ল্যাঞ্জ মুখ সহ একটি টি, সঙ্গম ফ্ল্যাঞ্জে বোল্ট করা। যেখানে লাইন রক্ষণাবেক্ষণের জন্য আলাদা হতে হবে সেখানে ব্যবহৃত হয়।
পার্শ্বীয় (45 ডিগ্রী)
90 ডিগ্রির পরিবর্তে 45 ডিগ্রিতে শাখা। একটি পার্শ্বীয় শাখা প্রবাহে 90 ডিগ্রী টি-এর বিপরীতে চাপ হ্রাস কমায়, যা উচ্চ-প্রবাহ লাইনের ক্ষেত্রে গুরুত্বপূর্ণ।
GNEE অ্যালুমিনিয়াম পাইপ টি ফিটিং এর স্পেসিফিকেশন
|
আইটেম |
অপশন |
|
টাইপ |
সমান টি, কমানো টি, সোজা টি, ব্যারেড টি (অনুরোধে) |
|
সংযোগ |
বাট-ওয়েল্ড (BW), সকেট-ওয়েল্ড (নকলের জন্য SW, ক্লাস 3000), থ্রেডেড (NPT/BSP) |
|
ম্যানুফ্যাকচারিং |
বিজোড় বহির্ভূত, গড়া (ঝালাই), নকল (ছোট আকার) |
|
আকার পরিসীমা |
½" NPS – 24" NPS (DN15 – DN600), RFQ তে 48" পর্যন্ত বড় |
|
প্রাচীর বেধ |
SCH 5s, 10s, 40s, 80s, 160s, XXS (প্রতি ASME B36.10M / B36.19M) |
|
সংকর ধাতু |
6061-T6, 6063-T5/T6, 6082-T6, 5083-O, 5086-O, 5052-O, 1100-H14 ইত্যাদি। |
|
মান |
ASTM B361, ASME SB361, ASME B16.9, ASME B16.52 (নকল SW এর জন্য), EN 755 |
|
মেজাজ (চালিত হিসাবে) |
O / H111 / H112 / T6 / T651 - খাদের উপর নির্ভর করে |
|
সারফেস |
মিল ফিনিশ, অ্যানোডাইজড (ক্লিয়ার / কালার / হার্ড), ব্রাশ করা, পালিশ করা, পেইন্ট করা, স্যান্ডব্লাস্টেড ফিনিশ |
|
চাপ ক্লাস |
খাদ এবং সময়সূচীর উপর নির্ভর করে - উদাহরণ: 6061-T6 SCH 40 এ 100 ডিগ্রি ≈ 18 বার রেট |
|
ডকুমেন্টেশন |
EN 10204 3.1 মিল সার্টি, পিএমআই রিপোর্ট, ডাইমেনশনাল রিপোর্ট, হাইড্রোস্ট্যাটিক পরীক্ষা |
|
সীসা সময় |
স্টক আকারের জন্য 15-25 দিন, কাস্টম জন্য 30-45 দিন |
|
প্যাকেজিং |
VCI ফিল্ম + ISPM 15 কাঠের কেস, FOB/CIF/EXW/DDP |
24 ঘন্টার মধ্যে একটি উদ্ধৃতি পান
অ্যালুমিনিয়াম পাইপ টি ফিটিং এর সাধারণ মিশ্রণ
6061-T6 অ্যালুমিনিয়াম পাইপ টি ফিটিং বেশিরভাগ কাজের জন্য ডিফল্ট।এটি শক্তিশালী, ঝালাইযোগ্য, মেশিনযোগ্য এবং এটি ভালভাবে অ্যানোডাইজ করে। টেনসাইল ন্যূনতম 290 MPa, ASTM B221 প্রতি ন্যূনতম 241 MPa ফলন। সংকুচিত বায়ু, জল, সাধারণ শিল্প পাইপিংয়ের জন্য এটি ব্যবহার করুন।
6063-T6 অ্যালুমিনিয়াম পাইপ টি পছন্দ যখন পৃষ্ঠ বিষয়.6061 (207/172 MPa ন্যূনতম) এর চেয়ে কম শক্তি কিন্তু এটি একটি মসৃণ পৃষ্ঠে বেরিয়ে যায় এবং সবচেয়ে পরিষ্কার ফিনিশের জন্য অ্যানোডাইজ করে। স্থাপত্য এবং HVAC কাজ প্রায়ই এটি নির্দিষ্ট করে।
5083 অ্যালুমিনিয়াম টি ফিটিং সামুদ্রিক এবং ক্রায়োজেনিক গ্রেড।ক্রায়োজেনিক পরিষেবার জন্য হে মেজাজ -196 ডিগ্রী, শিপবোর্ডের কাঠামোর জন্য H116/H321। প্রসার্য সর্বনিম্ন 269–303 MPa মেজাজের উপর নির্ভর করে. 5083 সমুদ্রের জলের গর্তকে প্রতিরোধ করে যা একটি 6061 লাইন খাবে।
5086 অ্যালুমিনিয়াম টিঅন্য সামুদ্রিক খাদ, সামান্য কম ম্যাগনেসিয়াম সহ 5083 এর কাছাকাছি। উভয়ই সমুদ্রের জলের জন্য গ্রহণযোগ্য; 5083 ফিটিংসে বেশি সাধারণ।
6082 অ্যালুমিনিয়াম টিএকটু বেশি শক্তি সহ 6061 এর ইউরোপীয় সমতুল্য। যদি আপনার বিশেষত্ব EN হয়, আমরা এটি সরবরাহ করি; মার্কিন ক্রেতারা সাধারণত 6061 এর সাথে থাকে।
5052 অ্যালুমিনিয়াম টি5052 অ্যালুমিনিয়াম খাদ থেকে তৈরি করা হয়, চমৎকার জারা প্রতিরোধের, জোড়যোগ্যতা এবং গঠনযোগ্যতা প্রদান করে; এটি সামুদ্রিক অ্যাপ্লিকেশন, শিল্প পাইপিং, HVAC সিস্টেম এবং সাধারণ তরল পরিবহন ব্যবস্থার জন্য উপযুক্ত।
রাসায়নিক রচনা
|
উপাদান |
6061 |
6063 |
5083 |
5086 |
6082 |
|
সি |
0.40–0.80 |
0.20–0.60 |
0.40 সর্বোচ্চ |
0.40 সর্বোচ্চ |
0.70–1.30 |
|
ফে |
0.70 সর্বোচ্চ |
সর্বোচ্চ 0.35 |
0.40 সর্বোচ্চ |
0.50 সর্বোচ্চ |
0.50 সর্বোচ্চ |
|
কু |
0.15–0.40 |
0.10 সর্বোচ্চ |
0.10 সর্বোচ্চ |
0.10 সর্বোচ্চ |
0.10 সর্বোচ্চ |
|
Mn |
0.15 সর্বোচ্চ |
0.10 সর্বোচ্চ |
0.40–1.00 |
0.20–0.70 |
0.40–1.00 |
|
এমজি |
0.80–1.20 |
0.45–0.90 |
4.00–4.90 |
3.50–4.50 |
0.60–1.20 |
|
ক্র |
0.04–0.35 |
0.10 সর্বোচ্চ |
0.05–0.25 |
0.05–0.25 |
0.25 সর্বোচ্চ |
|
Zn |
0.25 সর্বোচ্চ |
0.10 সর্বোচ্চ |
0.25 সর্বোচ্চ |
0.25 সর্বোচ্চ |
0.20 সর্বোচ্চ |
|
তি |
0.15 সর্বোচ্চ |
0.10 সর্বোচ্চ |
0.15 সর্বোচ্চ |
0.15 সর্বোচ্চ |
0.10 সর্বোচ্চ |
যান্ত্রিক বৈশিষ্ট্য
|
খাদ এবং মেজাজ |
বিশেষ মিন UTS |
স্পেসিক মিনিট ওয়াইএস |
স্পেক মিন এলং |
সাধারণ UTS/YS |
|
6061-T6 |
290 এমপিএ |
241 এমপিএ |
8% |
310 / 276 MPa |
|
6063-T6 |
207 এমপিএ |
172 এমপিএ |
8–10% |
241 / 214 MPa |
|
6063-T5 |
152 এমপিএ |
110 এমপিএ |
8% |
186 / 145 MPa |
|
5083-O |
269 এমপিএ |
110 এমপিএ |
16% |
290 / 145 MPa |
|
5083-H116/H321 |
303 এমপিএ |
228 MPa |
10% |
310 / 240 MPa |
|
6082-T6 |
310 MPa |
260 MPa |
10% |
340 / 310 MPa |
ঘনত্ব 6xxx সিরিজের জন্য 2.70 g/cm³ এবং 5xxx সিরিজের জন্য 2.66–2.68। ইয়াং এর মডুলাস প্রায় 69-70 GPa, স্টিলের এক তৃতীয়াংশ।
অ্যালুমিনিয়াম টিজ মান
আমরা অ্যালুমিনিয়াম টি তৈরি এবং পরিদর্শন করি:
|
স্ট্যান্ডার্ড |
এটা কভার কি |
|
ASTM B361 |
কারখানায়-নির্মিত অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম-মিশ্র ঢালাই ফিটিং |
|
ASME SB361 |
ASTM B361 এর ASME উপাদান সংস্করণ |
|
ASME B16.9 |
কারখানায়-নির্মিত বাটওয়েল্ডিং ফিটিং - মাত্রা, সহনশীলতা, চিহ্নিতকরণ |
|
ASME B16.52 |
নকল অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম-সকেট সহ মিশ্র ফিটিং-ওয়েল্ডিং এবং থ্রেডেড প্রান্ত |
|
EN 755-1 থেকে -9 |
পেটা অ্যালুমিনিয়াম এক্সট্রুশন পণ্য (স্টক পাইপের জন্য ব্যবহৃত) |
|
EN 10204 3.1 |
মিল পরীক্ষা সার্টিফিকেট বিষয়বস্তু |
মাপ এবং মাত্রা
আমরা ½" NPS থেকে 24" NPS পর্যন্ত স্টক টি সরবরাহ করি। অনুরোধে 48" NPS পর্যন্ত কাস্টম আকার উপলব্ধ। ASME B16.9 মাত্রায় 90 ডিগ্রি সমান টি-এর জন্য:
|
এনপিএস |
OD (মিমি) |
কেন্দ্র-থেকে-শেষ সি (মিমি) |
SCH 40 প্রাচীর (মিমি) |
SCH 80 প্রাচীর (মিমি) |
|
½" |
21.3 |
25.4 |
2.77 |
3.73 |
|
¾" |
26.7 |
28.4 |
2.87 |
3.91 |
|
1" |
33.4 |
38.1 |
3.38 |
4.55 |
|
1½" |
48.3 |
47.8 |
3.68 |
5.08 |
|
2" |
60.3 |
57.2 |
3.91 |
5.54 |
|
3" |
88.9 |
76.2 |
5.49 |
7.62 |
|
4" |
114.3 |
95.3 |
6.02 |
8.56 |
|
6" |
168.3 |
124.0 |
7.11 |
10.97 |
|
8" |
219.1 |
152.4 |
8.18 |
12.70 |
|
10" |
273.1 |
175.0 |
9.27 |
15.09 |
|
12" |
323.9 |
203.2 |
10.31 |
17.48 |
|
16" |
406.4 |
254.0 |
12.70 |
21.44 |
|
20" |
508.0 |
304.8 |
15.09 |
26.19 |
|
24" |
609.6 |
355.6 |
17.48 |
30.96 |
ASME B16.9 প্রতি সহনশীলতা:
কেন্দ্র-থেকে-শেষে C: ± 2 মিমি মাপের জন্য 4" এর কম বা সমান; ± 3 মিমি আকার 5" - 8"; উপরে ± 5 মিমি।
প্রাচীর বেধ: -12.5% নামমাত্র, কোন উচ্চ সীমা নেই।
বাইরের ব্যাস (ঢালাই শেষে): প্রতি ASME B36.10M / B36.19M টেবিল।
জন্যটিজ কমানো, শাখা কেন্দ্র-থেকে-সাধারণত রান সাইজের সমান টি-এর মতো। শাখা খোলার সময় ছোট NPS এর সাথে মেলে - সঠিক শাখা বোর মাত্রার জন্য ASME B16.9 দেখুন।
জন্যথ্রেডেড টিস (NPT/BSP)4" পর্যন্ত NPS, মাত্রা ASME B16.52 অনুসরণ করে। বড় থ্রেডেড টিস একটি SW ট্রানজিশনের মধ্য দিয়ে যায়।
সারফেস ট্রিটমেন্ট অপশন
অ্যালুমিনিয়াম tees ডিফল্টভাবে মিল ফিনিস জাহাজ. অন্যান্য বিকল্প:
- মিল ফিনিস- স্ট্যান্ডার্ড, যেমন-এক্সট্রুড বা-গঠিত।
- অ্যানোডাইজড ক্লিয়ার (টাইপ II)- যোগ করে ~0.0003" অক্সাইড স্তর, সামান্য ম্যাট ফিনিশ, অন্দর/নৈমিত্তিক-বাইরের ব্যবহারের জন্য আরও ভাল জারা প্রতিরোধের।
- অ্যানোডাইজড রঙ- কালো, ব্রোঞ্জ, সোনালি, লাল, নীল, কাস্টম রং। যখন চাক্ষুষ চেহারা গুরুত্বপূর্ণ (স্থাপত্য, খাদ্য সরঞ্জাম) ব্যবহার করা হয়।
- হার্ড অ্যানোডাইজড (টাইপ III)- 0.002" অক্সাইড স্তর, খুব পরিধান-প্রতিরোধী। প্রায়ই হাইড্রোলিক সরঞ্জামের জন্য ব্যবহৃত হয়।
- মাজাচেহারার জন্য - যান্ত্রিক ফিনিস।
- পালিশস্যানিটারি / ফুড-গ্রেডের জন্য - (দ্রষ্টব্য অ্যালুমিনিয়াম খুব কমই স্যানিটারি লাইনের জন্য বেছে নেওয়া হয় - 316এখানে এল স্টেইনলেস ডমিনেট)।
- পেইন্টেড / পাউডার-লেপাস্থাপত্য প্রকল্পে রঙের মিলের জন্য -।
- স্যান্ডব্লাস্টেড ফিনিশ
শিল্প দ্বারা অ্যাপ্লিকেশন
হাইড্রোলিক সিস্টেম
হালকা হাইড্রোলিক রিটার্ন লাইন, মেশিন টুল হাইড্রলিক্স, মোবাইল ইকুইপমেন্ট. 6061-টি 6 হল স্ট্যান্ডার্ড।
সংকুচিত বায়ু
কারখানার সংকুচিত বায়ু বিতরণ, তেল-খাদ্য/ফার্মার জন্য বিনামূল্যে বাতাস. 6061-T6 বা 6063-T6। অ্যালুমিনিয়াম প্রাকৃতিকভাবে জারা-প্রতিরোধী, বায়ুপ্রবাহে মরিচা পড়ে না।
রাসায়নিক উদ্ভিদ
নন-অক্সিডাইজিং অ্যাসিড (এসেটিক, পাতলা সালফিউরিক), অ্যালডিহাইড, কেটোনগুলির জন্য। শক্তিশালী কস্টিক (pH > 9) বা ক্লোরাইড লবণের জন্য নয় (পিটিং-ক্ষরা হবে). 6061-T6 সঠিক বিচ্ছিন্নতা সহ অনেক অ্যাপ্লিকেশনের জন্য কাজ করে।
সামুদ্রিক পাইপিং
সামুদ্রিক জলের শীতল লাইন, ব্যালাস্ট, বিল্জ, অ্যালুমিনিয়াম হুলের উপর মিঠা পানির সিস্টেম. 5083-ও হল একমাত্র মিশ্র ধাতু যা সমুদ্রের জলের অবিচ্ছিন্ন যোগাযোগের জন্য বাছাই করে।
ক্রায়োজেনিক/এলএনজি
5083-O-কে -196 ডিগ্রীতে রেট দেওয়া হয়েছে কোন বাধা ছাড়াই। এলএনজি বাষ্প লাইন, নাইট্রোজেন পরিষেবা, এলএনজি ক্যারিয়ার ডেক পাইপিংয়ের জন্য ব্যবহৃত হয়।
স্থাপত্য / কাঠামোগত
আর্কিটেকচারাল অ্যালুমিনিয়াম স্ট্রাকচারে দৃশ্যমান পাইপিং, অ্যাট্রিয়াম পাইপিং, আলংকারিক হেডার. 6063-টি 6 হল ফিনিশের জন্য পছন্দ।
খাদ্য এবং পানীয়
সীমিত অ্যালুমিনিয়াম অ্যাসিডিক খাবারের সাথে প্রতিক্রিয়াশীল; স্টেইনলেস 304/316 ডিফল্ট। অ্যালুমিনিয়াম টিস অ-অম্লীয় শুষ্ক-খাবার বায়ুসংক্রান্ত পরিবহনে ব্যবহারযোগ্য।
সরঞ্জাম OEM
মেশিন টুলস, ইনজেকশন ছাঁচনির্মাণ মেশিন, প্যাকেজিং যন্ত্রপাতির মধ্যে নির্মিত বায়ু/তেল/কুল্যান্ট ম্যানিফোল্ড।
ওয়েল্ডিং দ্য টি (BW সংস্করণ)
6061-T6 টি-এর জন্য, প্রস্তাবিত ফিলার তারগুলি হল:
ER4043- সবচেয়ে সাধারণ পছন্দ। খাওয়ানো সহজ, ভাল ভেজা, সামান্য-ঝালাই শক্তি হ্রাস (6061-T6-এ HAZ ~30% দ্বারা নরম হয়)। কসমেটিক ফিনিস ভালো।
ER5356- একটু বেশি- ঢালাই শক্তি হিসাবে, অ্যানোডাইজ করার পরে আরও ভাল রঙের মিল। কসমেটিক অ্যানোডাইজিং পোস্ট-ফ্যাব্রিকেশনের প্রয়োজন হলে ব্যবহার করুন।
5083-O এর জন্য, ব্যবহার করুনER5183বাER5356.
6063 এর জন্য,ER4043বাER5356- উভয়ই কাজ করে; পরে অ্যানোডাইজ করার সময় 5356 পছন্দ করা হয়।
6061-T6 HAZ সফ্টনিং হল মূল গটচা: যদি আপনার টি এমন একটি সিস্টেমে ঢালাই করা হয় যার ওয়েল্ডে সম্পূর্ণ T6 শক্তির প্রয়োজন হয়, তাহলে এটির জন্য পরিকল্পনা করার মতো কিছু। ASME B31.3-এ অনুমোদিত স্ট্রেস কমানোর কারণগুলি রয়েছে৷
আমরা আমাদের টিসের বয়স আগে-ঢালাই- করি না - আমরা সেগুলিকে অ্যালোয়ের বেস টেম্পারে (T6 বা O) পাঠাই। পোস্ট-ওয়েল্ড এজিং স্টেপটি সমাপ্ত পাইপিং অ্যাসেম্বলিতে সঞ্চালিত হয় যদি অ্যাসেম্বলিটি একটি এজিং ওভেনে ফিট করার মতো যথেষ্ট ছোট হয়।
প্রেসার রেটিং
চাপের রেটিং নকশা তাপমাত্রায় খাদ, মেজাজ, সময়সূচী এবং ASME B31.3 অনুমোদিত চাপের উপর নির্ভর করে। 6061-T6-এর সাধারণ ক্ষেত্রে একটি দরকারী বিচক্ষণতা-চেক:
|
NPS × SCH |
38 ডিগ্রী এ নকশা চাপ |
100 ডিগ্রী এ নকশা চাপ |
200 ডিগ্রী এ নকশা চাপ |
|
1" SCH 40 6061-T6 |
35 বার |
30 বার |
22 বার |
|
2" SCH 40 6061-T6 |
24 বার |
21 বার |
16 বার |
|
4" SCH 40 6061-T6 |
18 বার |
16 বার |
12 বার |
|
6" SCH 40 6061-T6 |
14 বার |
12 বার |
9 বার |
এগুলো দৃষ্টান্তমূলক। চূড়ান্ত রেটিং অবশ্যই ASME B31.3 অনুযায়ী ডিজাইন তাপমাত্রায় খাদের জন্য নির্দিষ্ট অনুমোদনযোগ্য চাপের সাথে গণনা করতে হবে, যার মধ্যে ঢালাই নির্মাণের জন্য উপযুক্ত যৌথ দক্ষতার ফ্যাক্টর অন্তর্ভুক্ত। যে কোনো চাপ-রেটেড PO এর জন্য আমরা ডেটাশিটে এই গণনা প্রদান করি।
অন্যান্য উপকরণ সঙ্গে তুলনা
|
সম্পত্তি বনাম অন্যান্য উপকরণ |
অ্যালুমিনিয়াম টি |
304/316 স্টেইনলেস টি |
কার্বন ইস্পাত টি |
|
ঘনত্ব |
2.7 গ্রাম/সেমি³ |
8.0 গ্রাম/সেমি³ |
7.85 গ্রাম/সেমি³ |
|
একই NPS SCH 40 এর জন্য ওজন |
1 (রেফারেন্স) |
3.0 × ভারী |
2.9× ভারী |
|
বায়ুমণ্ডলে ক্ষয় |
চমৎকার (অক্সাইড ফিল্ম) |
চমৎকার (Cr অক্সাইড) |
দরিদ্র (পেইন্ট প্রয়োজন) |
|
সমুদ্রের জলে ক্ষয় |
5xxx সিরিজে সীমাবদ্ধ |
ভাল (316 ভাল) |
দরিদ্র |
|
শক্তিশালী কস্টিক থেকে জারা |
দরিদ্র |
ঠিক আছে |
ঠিক আছে |
|
আনুমানিক খরচ বনাম অ্যালুমিনিয়াম |
- |
2.5–4× |
0.6–0.9× |
|
ঢালাই আরাম |
পরিমিত (TIG প্রয়োজন, পরিষ্কার) |
পরিমিত (TIG/MIG) |
সহজ (SMAW/GTAW) |
|
তাপমাত্রা সীমা ক্রমাগত |
200 ডিগ্রী |
800 ডিগ্রী |
400 ডিগ্রী |
|
স্টিলের সাথে গ্যালভানিক সামঞ্জস্য |
সরাসরি নয় (অস্তরক ইউনিয়ন ব্যবহার করুন) |
ঠিক আছে |
- |
প্যাকেজিং এবং লিড টাইম
ছোট টিজ (½" - 2" NPS): স্বতন্ত্রভাবে PE-ব্যাগ করা, তারপর কার্টনে বান্ডিল, তারপর প্যালেটাইজ করা।
মাঝারি টিজ (3" - 8" NPS): PE ব্যাগ + শক্ত কাগজ + প্যালেট প্রসারিত মোড়ানো.
বড় টিজ (10" - 24" NPS): প্রতিটি টুকরো মোড়ানো, ASME ISTA পদ্ধতি 3A বা ISPM 15 (রপ্তানির জন্য) অনুযায়ী কাঠের কেস।
Oversize (>24" NPS): কাস্টম ক্রেটিং।
বাণিজ্য শর্তাবলী যা আমরা উদ্ধৃত করি: EXW Tianjin, FOB Tianjin/Shanghai/Qingdao, CIF গন্তব্য পোর্ট, DDP প্রকল্প সাইট। স্টক আকারের জন্য লিড টাইম হল 15-25 কার্যদিবস; কাস্টম গড়া মাপ 30-45 দিন; কাস্টম অ্যালয় 45-65 দিন।
গুণমান পরিদর্শন
উপাদান যাচাই- খাদ নিশ্চিত করতে একটি ইতিবাচক উপাদান সনাক্তকরণ বন্দুক ব্যবহার করে প্রতিটি তাপে PMI।
মাত্রিক পরিদর্শন- কেন্দ্র-থেকে-শেষ, OD, প্রাচীরের বেধ, শাখা বোরের ব্যাস।
ভিজ্যুয়াল পরিদর্শন- ওয়েল্ড বিড, পৃষ্ঠের ফিনিস, কোনো ফাটল/পোরোসিটি/ডেন্ট নেই।
হাইড্রোস্ট্যাটিক পরীক্ষা- চাপ পরিষেবার জন্য, 1.5× ডিজাইন চাপ 5 মিনিটের জন্য রাখা হয়।
ডকুমেন্টেশন- EN 10204 3.1 সার্টি, মাত্রিক রিপোর্ট, PMI রিপোর্ট।
প্রতিটি টি এর সাথে চিহ্নিত করা হয়েছে: প্রস্তুতকারকের লোগো, উপাদান, আকার, সময়সূচী, তাপ সংখ্যা, মান।
